首頁 >> 產品中心 >> TurMass?模組 >> TurMass?模組

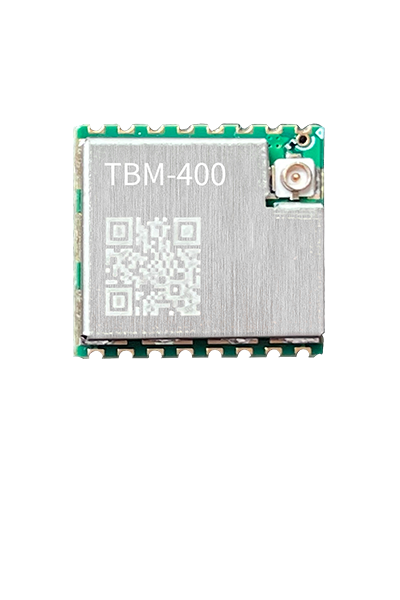

TurMass?低頻段標準模組
TBM-400 TurMass? 低頻段標準模組是一款專為 LPWAN 物聯網應用而研制的無線模組,它采用道生物聯具有完全自主知識產權、全國產的新一代終端芯片 TK8620。TurMass TM 作為全新的LPWAN技術,具有超大容量、高速率、廣覆蓋和低成本的特點,處于國際領先水平。相比第一代終端芯片 TK8610,TK8620 在靈敏度、輸出功率、功耗、休眠電流等多方面都有顯著提高和優化。TBM-400 提供基于 UART 的通用 AT 命令接口、以及靈活的參數配置能力。用戶可根據應用需求,完成模組發射功率、工作頻率、速率、工作模式等多種參數的配置,快速實現數據的無線收發。
· 采用獨創的 TurMass? 窄帶物聯網技術 ;
· 具有自主知識產權、全國產芯片 ;
· 支持速率范圍廣泛,0.441 kbps ~ 85.106 kbps ;
· 靈敏度高、傳輸距離遠,-129 dBm(mode6 @1.8Kbps,PER=5%) ;
· 工作模式靈活多樣,支持時隙 TDD 或 ALOHA ;
· 支持 TurMass? MAC 協議、空中注冊、數據加解密、功率控制等 ;
· 支持 AT 命令或數據透傳模式。

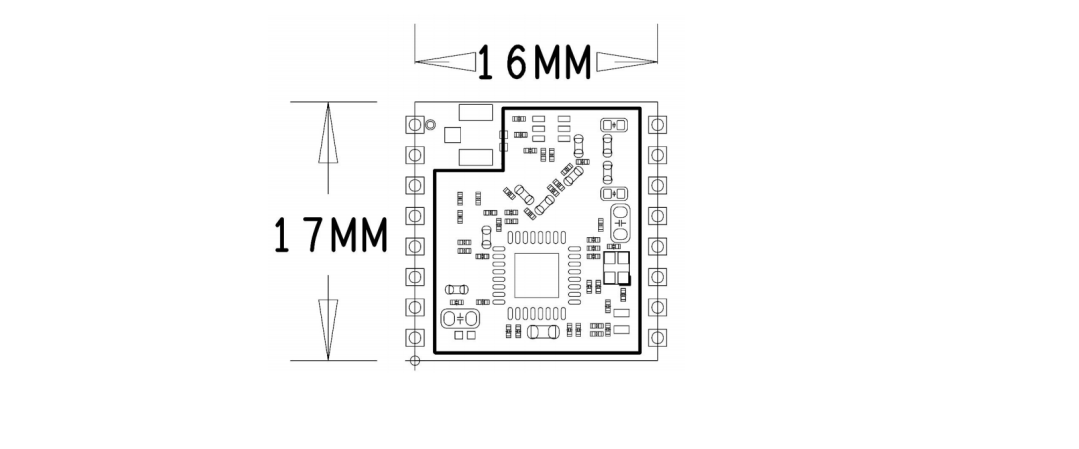

模組尺寸示意圖:
規格參數:
產品型號 | TBM-400 | |
產品功能 | 工作模式 | SoC 模式 |
工作頻段 | 470 MHz~510 MHz | |
調制方式 | DPFSK | |
通信標準 | TurMass? | |
加密方式 | AES 128/256 | |
編碼方式 | 卷積碼、極化碼 | |
速率范圍 | 0.441 kbps ~ 85.106 kbps | |
接收靈敏度 | -129 dBm@1.8 kbps | |
發射功率 | 20 dBm@3.3 V | |
發射電流 | <96 mA@20 dBm | |
接收電流 | <15 mA [1] | |
休眠電流 | <1.8 uA | |
接口參數 | 控制器 MCU | RISC-V N205 內核 |
通信接口 | UART-3.3V TTL | |
串口配置 | 115200bps 8N1 | |
射頻接口 | IPEX 接頭或郵票孔 | |
物理參數 | 工作電壓 | 1.8 V ~ 3.7 V |
工作溫度 | -40 ℃ ~ +85 ℃ | |
工作濕度 | 相對濕度 10%~90%,無冷凝 | |
外形尺寸 | 17 mm×16 mm×3 mm(長×寬×高) | |
封裝方式 | SMD |
應用場景:
